Honeycomb waveguide
skärmade ventilationspaneler

Honeycomb, honeycombfilter, honeycombgaller, honeycomb waveguide, skärmat luftgaller, radargaller, ventilationsgaller, vent panels… med flera. Det finns många olika namn och begrepp för detta filter. Syftet med denna produkt är att kunna släppa igenom eller ut luft ur olika utrymmen i en skärmande miljö.

Ta kontakt med Swelex

Skärmande ventilationspaneler – så väljer du rätt för dina behov

När du behöver ventilation i ett skåp eller en låda med känslig elektronik, men ändå vill skydda utrustningen mot störande signaler, är skärmande ventilationspaneler – ofta kallade exempelvis honungskakeventiler, EMI-galler eller EMC-ventilationsgaller – den bästa lösningen.

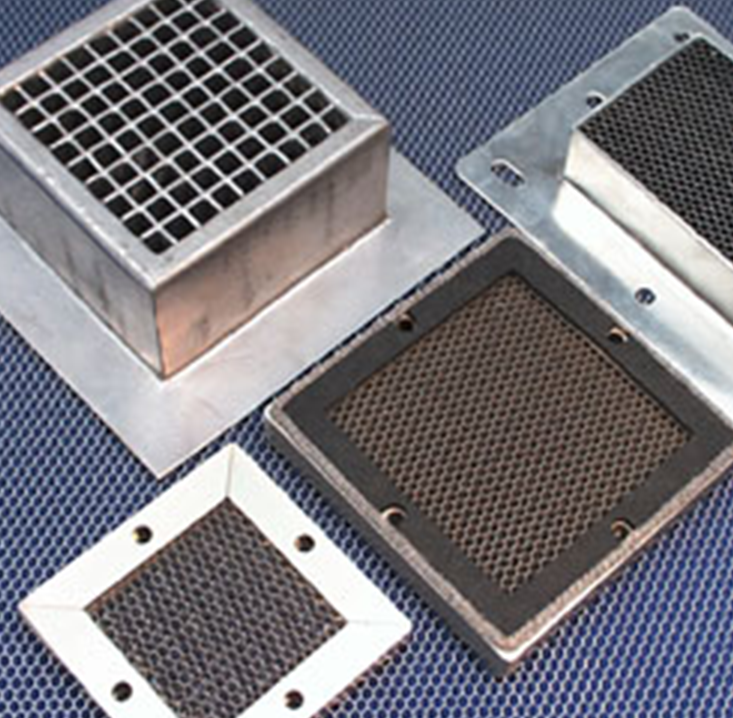

Dessa paneler ser ut som ett galler med små sexkantiga hål, som påminner lite om en bikaka, därav smeknamnen. De finns i olika material, till exempel aluminium, stål eller rostfritt stål, och i många storlekar och former för att passa just din applikation. Panelerna släpper igenom luft så att elektronik inte blir överhettad, men blockerar samtidigt oönskade radiovågor och elektromagnetiska störningar (EMI/RFI) som annars kan störa eller skada din utrustning.

Hur väljer jag rätt typ?

Storlek och form: Välj en panel som passar öppningen där du vill ha ventilation
Material: Aluminium är lätt och vanligt för de flesta behov, medan stål och rostfritt stål ger extra hållbarhet i lite tuffare miljöer
Skärmningseffekt: Om du behöver extra skydd mot störningar, välj en panel med tjockare material eller tätare celler. En tumregel är att en tjockare panel med mindre hål ger bättre skydd mot störningar. För att uppnå maximum RF-dämpning bör man ha ratio 4:1 mellan tjocklek och celldiameter. Helst mer
Montering: Det finns olika ramar och infästningar, så välj en variant som är enkel att installera i din utrustning

Vanliga frågor och svar om vår Honeycomb

Vad är en EMI-honeycomb waveguide?

Det är en ventilationspanel med små sexkantiga hål som släpper igenom luft men blockerar störande signaler.

Varför behöver jag en skärmande ventilationspanel?

Den skyddar din elektronik från elektromagnetiska störningar samtidigt som den förhindrar överhettning genom att släppa igenom luften.

Vilket material ska jag välja?

Aluminium är lätt och passar de flesta behov, medan stål och rostfritt stål är bäst i tuffa miljöer där extra hållbarhet är viktigt.

Hur vet jag vilken storlek jag behöver?

Välj en panel som passar öppningen där du vill ha ventilation och tänk på att tjockare paneler med mindre hål ger bättre skydd mot störningar. För att uppnå maximum RF-dämpning bör man ha ratio 4:1 mellan tjocklek och celldiameter. Helst mer.

Kontakta Swelex för offert och tips

Behöver du råd om vilken skärmande ventilationspanel som passar bäst för din applikation? Hör av dig, så hjälper vi dig att hitta rätt lösning för att både skydda och ventilera din elektronik på ett säkert sätt
